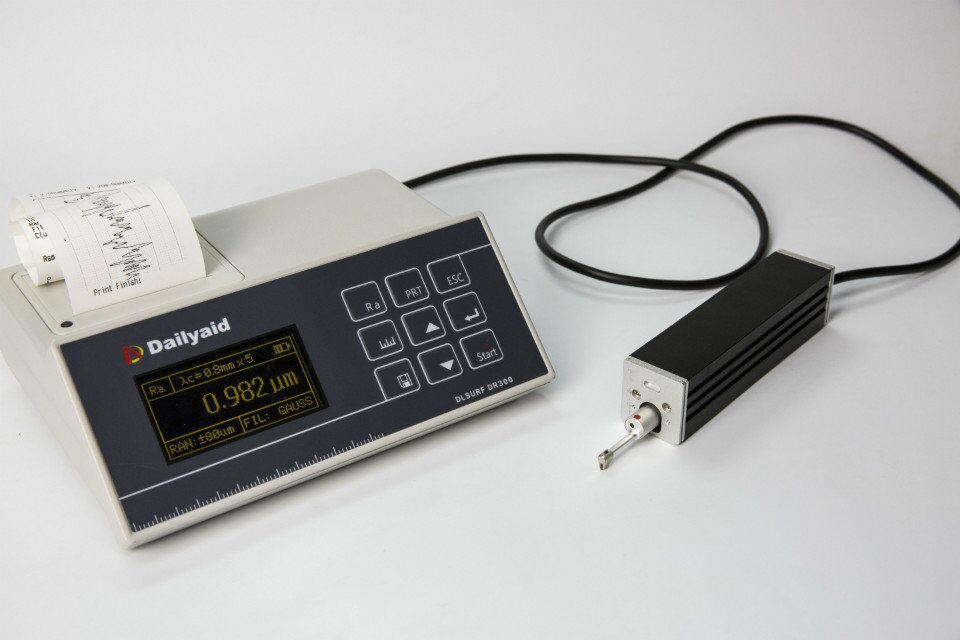

DR300表面粗糙度測量儀是適合于生產現場環境和移動測量需要的一種手持式儀器，可測量多種機加工零件的表面粗糙度，可根據選定的測量條件計算相應的參數，并在顯示器上顯示出全部測量參數和輪廓圖形。該儀器它操作簡便，功能全面，測量快捷，精度穩定，攜帶方便，能測量最新國際標準的主要參數，本儀器全面嚴格執行了國際標準。測量參數符合國際標準并兼容美國、德國、日本、英國等國的標準。適用于車間檢定站、實驗室、計量室等環境的檢測。
產品特點：
機電一體化設計，體積小，重量輕，使用方便；
采用 DSP 芯片進行控制和數據處理，速度快，功耗低；
大量程，多參數Ra,Rz,Rq,Rt。
高端機器增加Rp,Rv,R3z,R3y,RzJIS,Rs,Rsk,Rsm,Rku,Rmr 等參數；
128×64 OLED 點陣顯示器，數字/圖形顯示；高亮無視角；
顯示信息豐富、直觀、可顯示全部參數及圖形；
兼容 ISO、DIN、ANSI、JIS 多個國家標準；
內置鋰離子充電電池及充電控制電路，容量高、無記憶效應；
有剩余電量指示圖標，提示用戶及時充電；
可顯示充電過程指示，操作者可隨時了解充電程度；
連續工作時間大于20 小時；
超大容量數據存儲，可存儲100 組原始數據及波形；
實時時鐘設置及顯示，方便數據記錄及存儲；
具有自動休眠、自動關機等節電功能；
可靠防電機走死電路及軟件設計；
顯示測量信息、菜單提示信息、錯誤信息及開關機等各種提示說明信息；
全金屬殼體設計，堅固、小巧、便攜、可靠性高；
中/英文語言選擇；
可連接電腦和打印機；
可打印全部參數或打印用戶設定的任意參數；
可選配曲面?zhèn)鞲衅?、小孔傳感器、測量平臺、傳感器護套、接長桿等附件；
測量 范圍 | Z軸(垂直) | 160μm | |
X軸(水平) | 17.5mm（ 0.71 inch） | ||
分辨率 | Z軸 （垂直） | 0．01μm/±20μm | |
0．02μm/±40μm | |||
0．04μm/±80μm | |||
測量 項目 | 參數 | Ra Rz==Ry(JIS) Rq Rt==Rmax Rp Rv R3z R3y Rz(JIS) Rs Rsk Rku Rsm Rmr RPc、Rk、Rpk、Rvk、Mr1、Mr2 | |
標準 | ISO4287國際標準；ANSI B46.1美國標準； DIN4768德國標準；JIS B601日本標準 | ||
圖形 | 支承率曲線，粗糙度，原始輪廓，濾波波形 | ||
濾波器 | RC,PC-RC,Gauss,D-P | ||
取樣長度 | 0.25,0.8,2.5mm | ||
評定長度 | Ln= lr×n n=1~5 | ||
傳感器 | 測量原理 | 位移式差動電感 | |
觸針 | 天然金剛石，90錐角，5μm針尖半徑 | ||
測力 | <4mN | ||
導頭 | 硬質合金，滑行方向半徑40mm | ||
滑行速度 | lr=0.25, Vt=0.135mm/s | ||
lr=0.8, Vt=0. 5mm/s | |||
lr=2. 5, Vt=1mm/s | |||
返回 Vt=1mm/s | |||
示值精度 | 0.001μm | ||
示值誤差 | 不大于±10% | ||
示值變動性 | 不大于6% | ||
電源 | 內置鋰離子充電電池，用DC5V,800mA充電器充電 | ||
主機尺寸 | 190×160×70mm | ||
驅動器尺寸 | 125×31×29mm | ||
重量 | 約500g | ||
工作環境 | 溫度：- 20℃ ~ 40℃ 濕度：< 90% RH | ||
儲存運輸環境 | 溫度：- 40℃ ~ 60℃ 濕度：< 90% RH | ||
可選配件 | 曲面?zhèn)鞲衅?、小孔傳感器、深槽傳感器、延長桿、轉接桿、微型打印機、200mm測量平臺、300mm大理石測量平臺 | ||
1 | 粗糙度儀主機 | 1臺 |
2 | 驅動器 | 1只 |
3 | 粗糙度傳感器 | 1只 |
4 | 高度調節支架 | 1套 |
5 | 校準試塊 | 1塊 |
6 | 試塊支架 | 1個 |
7 | 充電器 | 1個 |
8 | USB通訊線 | 1條 |
9 | 使用說明書 | 1本 |
10 | 合格證 | 1張 |
11 | 保修卡 | 1張 |
12 | 儀器箱 | 1個 |
